Profile burtowe i blacha na burty do przyczepy – jak dobrać materiał, grubość i konstrukcję?

Burty w przyczepach rolniczych i wywrotkach pracują w wyjątkowo wymagających warunkach: dynamiczne obciążenia, uderzenia ładunku, korozja, praca w wilgoci i przy dużych różnicach temperatur. Źle dobrana blacha lub profil burtowy skutkuje odkształceniami, pęknięciami spawów oraz przyspieszonym zużyciem całej konstrukcji.

W tym poradniku omawiamy, jak prawidłowo dobrać profile burtowe i blachę na burty do przyczepy rolniczej lub wywrotki transportowej.

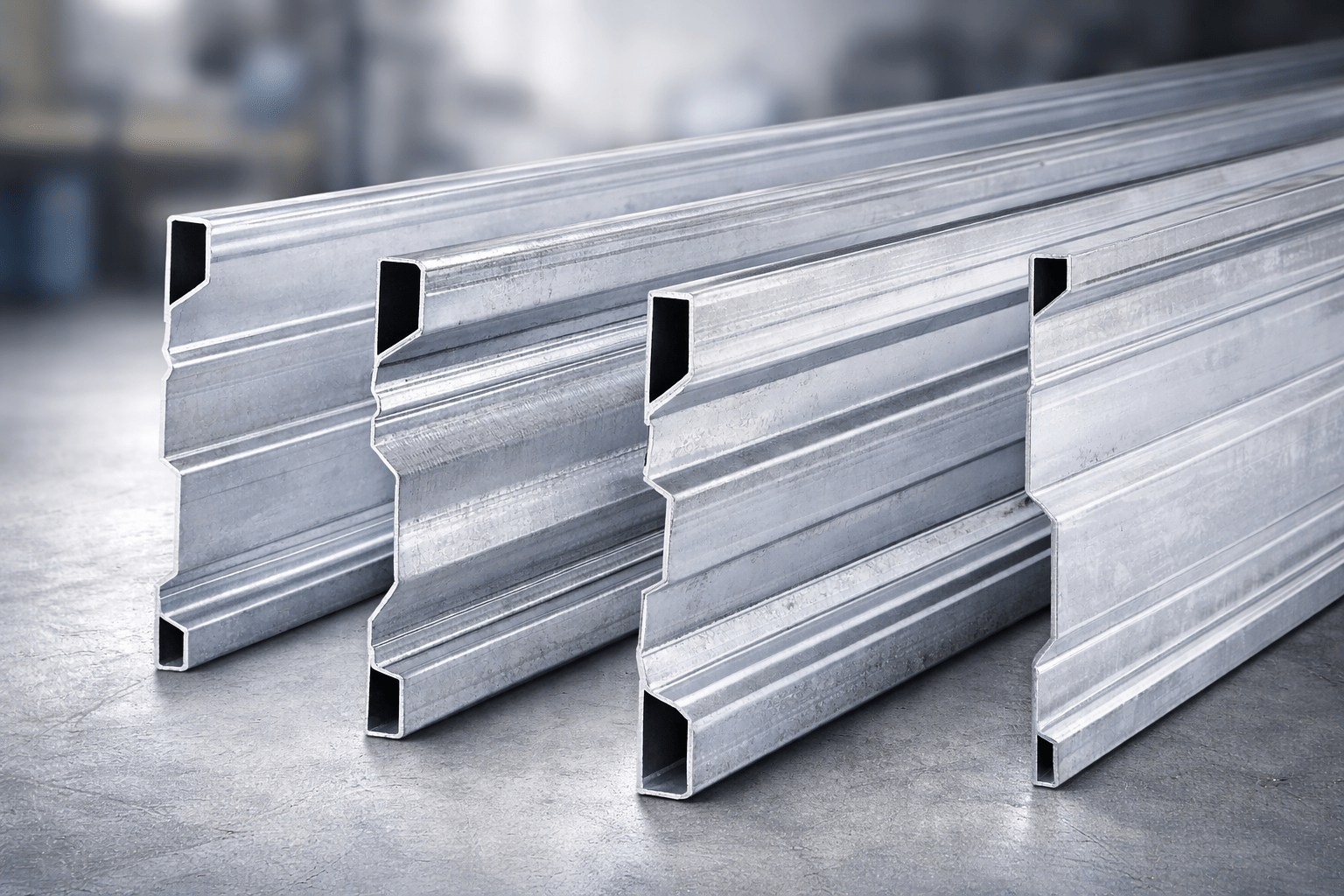

1. Profile burtowe – rola konstrukcyjna i nośność

Profil burtowy to element wzmacniający konstrukcję burty. Odpowiada za:

• przenoszenie obciążeń dynamicznych,

• utrzymanie geometrii burty,

• zapobieganie falowaniu blachy,

• zwiększenie odporności na punktowe uderzenia ładunku.

Najczęściej stosowane przekroje:

• profile zamknięte (prostokątne),

• profile ceowe,

• profile specjalne burtowe tłoczone.

W przyczepach rolniczych dominują profile stalowe o podwyższonej sztywności, przystosowane do pracy z materiałami sypkimi (zboże, kukurydza) oraz ciężkimi (kruszywo, kamień, złom).

Zasada praktyczna: im wyższa burta i cięższy materiał, tym większy moment bezwładności profilu powinien zostać zastosowany.

2. Blacha na burty do przyczepy – jaka grubość będzie optymalna?

Dobór grubości blachy zależy od rodzaju transportowanego materiału.

Transport materiałów lekkich (zboże, pasze):

• 2,0–2,5 mm

Transport materiałów średnich (ziemia, obornik):

• 3,0 mm

Transport kruszywa, kamienia, gruzu:

• 4,0 mm i więcej

Zbyt cienka blacha powoduje:

• wybrzuszenia,

• mikropęknięcia w strefie spoin,

• osłabienie konstrukcji ramy.

Zbyt gruba natomiast zwiększa masę własną przyczepy i obniża ładowność użytkową.

Optymalizacja polega na znalezieniu balansu między wytrzymałością a masą.

3. Burty stalowe – kiedy warto postawić na konstrukcję heavy-duty?

Burta stalowa jest rozwiązaniem najbardziej uniwersalnym i trwałym. Sprawdza się szczególnie w:

• wywrotkach budowlanych,

• przyczepach tandem,

• przyczepach transportowych do prac komunalnych,

• intensywnym użytkowaniu całorocznym.

W konstrukcjach heavy-duty stosuje się:

• stal konstrukcyjną S355,

• wzmocnienia pionowe co 400–600 mm,

• podwójne profile górne,

• dodatkowe usztywnienia narożne.

Przy dużych wysokościach burt kluczowe jest odpowiednie rozmieszczenie żeber usztywniających.

4. Blacha na burty do przyczepy rolniczej – ochrona antykorozyjna

Rolnictwo oznacza stały kontakt z wilgocią, nawozami i substancjami agresywnymi chemicznie. Dlatego oprócz samej grubości kluczowa jest powłoka ochronna.

Najczęściej stosuje się:

• cynkowanie ogniowe,

• lakierowanie proszkowe,

• systemy podkład + lakier nawierzchniowy,

• stal ocynkowaną fabrycznie.

Dobrze zabezpieczona burta stalowa może pracować bez degradacji nawet kilkanaście sezonów.

5. Automaty i mechanizmy tylnej burty – element często pomijany

Automat tylnej burty odpowiada za:

• samoczynne otwieranie podczas wywrotu,

• bezpieczne zamykanie przy opuszczaniu skrzyni,

• redukcję naprężeń w zawiasach.

W przyczepach wywrotkach stosuje się rozwiązania mechaniczne lub sprężynowe. Ich niedopasowanie do masy burty powoduje przeciążenia i szybsze zużycie punktów mocowania.

Dlatego przy modernizacji burt warto analizować nie tylko blachę i profile, ale cały system zamknięć.

6. Najczęstsze błędy przy doborze burt

1. Zbyt cienka blacha do ciężkich materiałów.

2. Brak wzmocnień przy wysokich nadstawkach.

3. Niedostosowany automat tylnej burty.

4. Niewłaściwe zabezpieczenie antykorozyjne.

5. Brak uwzględnienia dynamicznych przeciążeń podczas wywrotu.

7. Czy warto wymieniać same profile burtowe?

Jeżeli:

• blacha jest w dobrym stanie,

• odkształcenia są miejscowe,

• korozja nie obejmuje całej konstrukcji,

możliwa jest regeneracja poprzez wymianę profili wzmacniających.

Jednak przy deformacji całej burty bardziej opłacalna jest wymiana kompletnej konstrukcji.

Podsumowanie

Profile burtowe i blacha na burty do przyczepy to elementy konstrukcyjne, które bezpośrednio wpływają na trwałość i bezpieczeństwo transportu. Dobór powinien uwzględniać:

• rodzaj przewożonego materiału,

• intensywność użytkowania,

• wysokość burty,

• system wywrotu,

• warunki środowiskowe.

W przypadku przyczep rolniczych i wywrotek pracujących w trybie intensywnym rekomendowane są konstrukcje stalowe o zwiększonej sztywności i odpowiednio dobranej grubości blachy.
