Tiltrotatory PROTILT EVO – precyzja, kompaktowa konstrukcja i maksymalna kontrola dla koparek 1,5–7 t
Seria tiltrotatorów PROTILT EVO została zaprojektowana z myślą o minikoparkach oraz koparkach kompaktowych, gdzie kluczowe znaczenie ma połączenie precyzji pracy, niskiej masy osprzętu oraz pełnej kontroli nad narzędziem roboczym. System wychylno-obrotowy umożliwia obrót osprzętu o 360° oraz wychył ±45°, co pozwala operatorowi realizować zadania szybciej, dokładniej i bez konieczności ciągłego przestawiania maszyny.
Rozwiązania EVO stanowią realne rozszerzenie funkcjonalności koparki — przekształcając ją w uniwersalny nośnik osprzętu zdolny do pracy w ograniczonej przestrzeni, przy instalacjach, robotach brukarskich czy precyzyjnych pracach ziemnych.

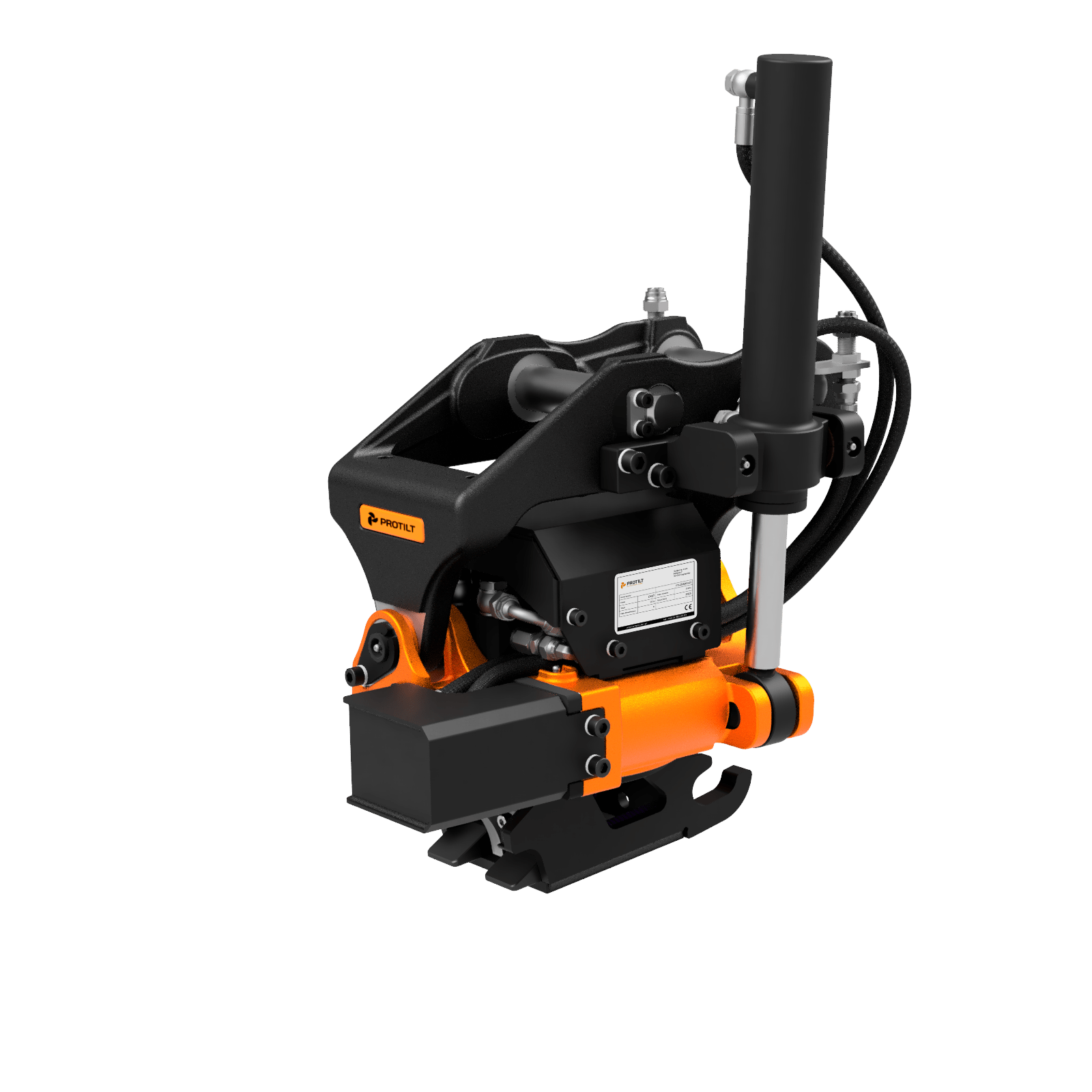

PROTILT EVO 3
Opis produktu
Tiltrotator nowej generacji dla koparek 1,5–3,5 tony
Kompaktowy. Zaawansowany. Gotowy na każdą konfigurację.
Zwinność i precyzja tam, gdzie liczy się każdy centymetr
PROTILT EVO 3 to nowoczesny tiltrotator zaprojektowany specjalnie dla mini i midi koparek o masie od 1,5 do 3,5 tony. Dzięki wyjątkowo zwartej konstrukcji — szerokość tylko 296 mm, a wysokość z chwytakiem 860 mm — doskonale sprawdza się w ograniczonych przestrzeniach roboczych, takich jak miasta, wąskie wykopy czy place prac instalacyjnych.
Dopasowany do Twojej koparki – bez kompromisów
Dzięki przełomowemu systemowi sterowania PROTILT EVO 3 dostępny jest w różnych wersjach, co pozwala na optymalne dopasowanie do układu hydraulicznego maszyny — niezależnie od tego, czy koparka posiada 2, 4 czy 6 linii hydraulicznych. Nie musisz inwestować w kosztowne przeróbki — wybierasz wersję idealnie dopasowaną do swojej konfiguracji.
Najważniejsze cechy PROTILT EVO 3
Nowoczesne sterowanie
Pełna obsługa funkcji tilt, rotacji, zamka oraz osprzętu pomocniczego (np. chwytaka) może odbywać się radiowo, proporcjonalnie lub w systemie Can-Bus. Sterowanie można dopasować do stylu pracy operatora.
Ultralekka konstrukcja
Zoptymalizowana masa urządzenia wynosi od 110 do 220 kg, w zależności od konfiguracji. To mniejsze obciążenie maszyny i większa wydajność podczas pracy.
Maksymalna precyzja wykonania
- Dolne szybkozłącze S40 hartowane do twardości > 40 HRC
- Obróbka 5-osiowa CNC zapewniająca perfekcyjne spasowanie elementów
- Górne szybkozłącze odlewane, odporne na siły działające z każdej strony
Płynna i wygodna obsługa
Inteligentny przycisk funkcyjny pozwala błyskawicznie przełączać się między funkcją tilt a obsługą osprzętu dodatkowego. Wszystko odbywa się z poziomu joysticka — bez zatrzymań i bez zbędnych komplikacji.
Gotowy na wszystko
PROTILT EVO 3 współpracuje z szerokim zakresem osprzętu, takim jak chwytaki, młoty, zamiatarki i inne narzędzia. W pełni zdalne sterowanie wyznacza nowy standard w segmencie kompaktowym.
Dlaczego warto wybrać PROTILT EVO 3?
- Nowoczesna technologia w kompaktowej formie
- Idealne rozwiązanie dla koparek o masie 1,5–3,5 t
- Wszechstronność bez konieczności modyfikacji maszyny
- Realna oszczędność czasu, paliwa i kosztów pracy
- Maksymalna kontrola nad każdym ruchem osprzętu
Skontaktuj się z nami
Skontaktuj się z nami, aby dobrać idealną wersję PROTILT EVO 3 do Twojej maszyny i konfiguracji hydraulicznej.
Pracuj precyzyjnie. Pracuj szybciej. Pracuj z EVO.
Specyfikacja
| Dopuszczalna masa maszyny | 1,5 – 3 t |
|---|---|
| Średnica sworznia | 25 – 30 mm |
| Mocowanie górne | Bezpośrednie |
| Masa bez chwytaka od | 80 kg |
| Dolne szybkozłącze | S30 / S40 |
| Instalacja elektryczna | 12 V |
| Szerokość | 296 mm |
| Długość | 455 mm (S40) |
| Wysokość całkowita | ≥ 356 mm |
| Maksymalny kąt wychylenia | 45° |
| Maksymalna szerokość łyżki | 1000 mm |
| Wymagany przepływ oleju | 20 L/min |
| Szerokość cylindra | 60 mm |
| Maksymalny moment obrotowy | 25 kNm |
| Moment przechyłu | 30 kNm |
| Masa chwytaka | 36 kg |
| Ciśnienie robocze | 22 MPa |
| Dodatkowe wyjścia hydrauliczne (bez chwytaka) | 1 |
| Smarowanie przekładni | Smar |
| Prędkość obrotowa | 8 obr./min |
| Rozstaw osi sworzni | 135 – 180 mm |

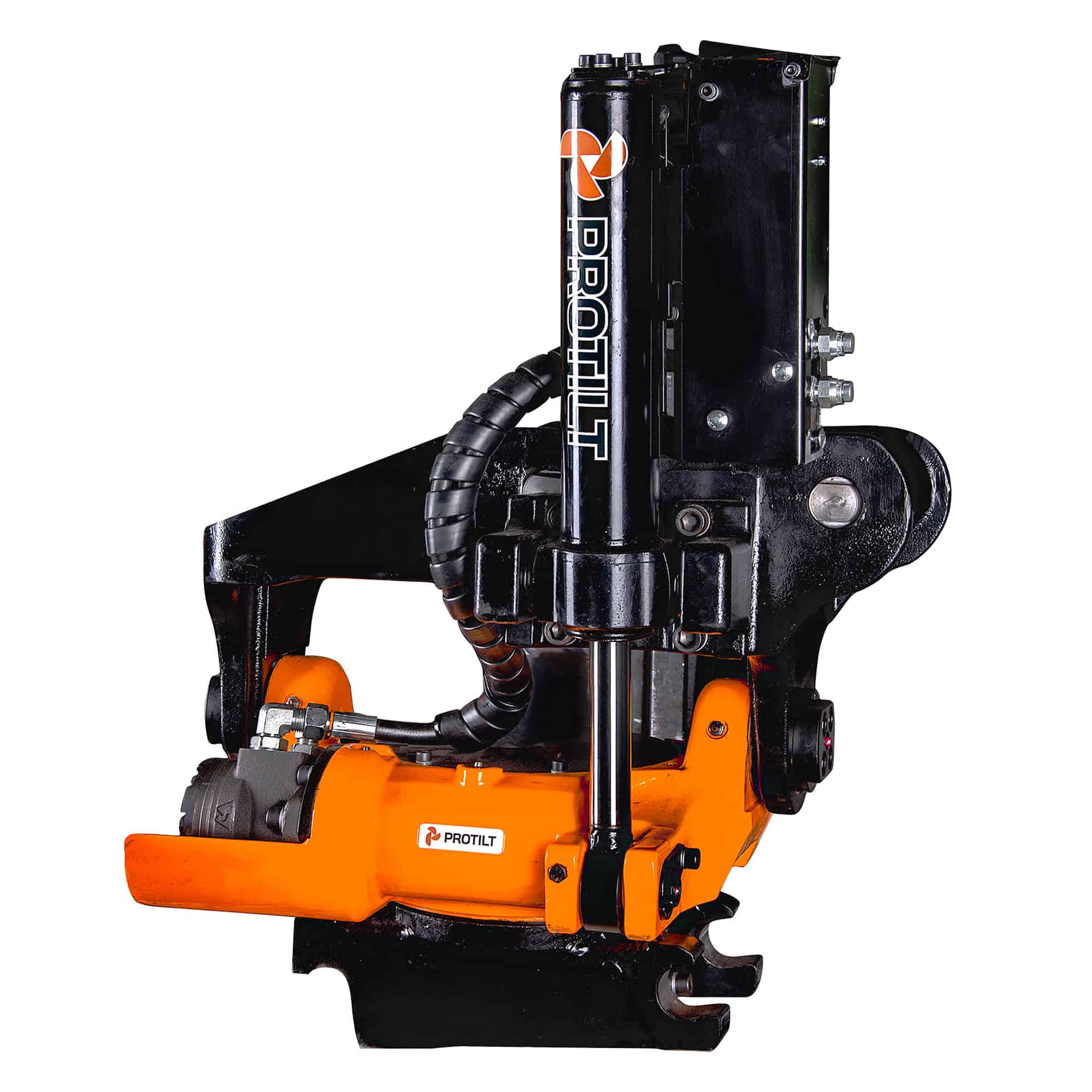

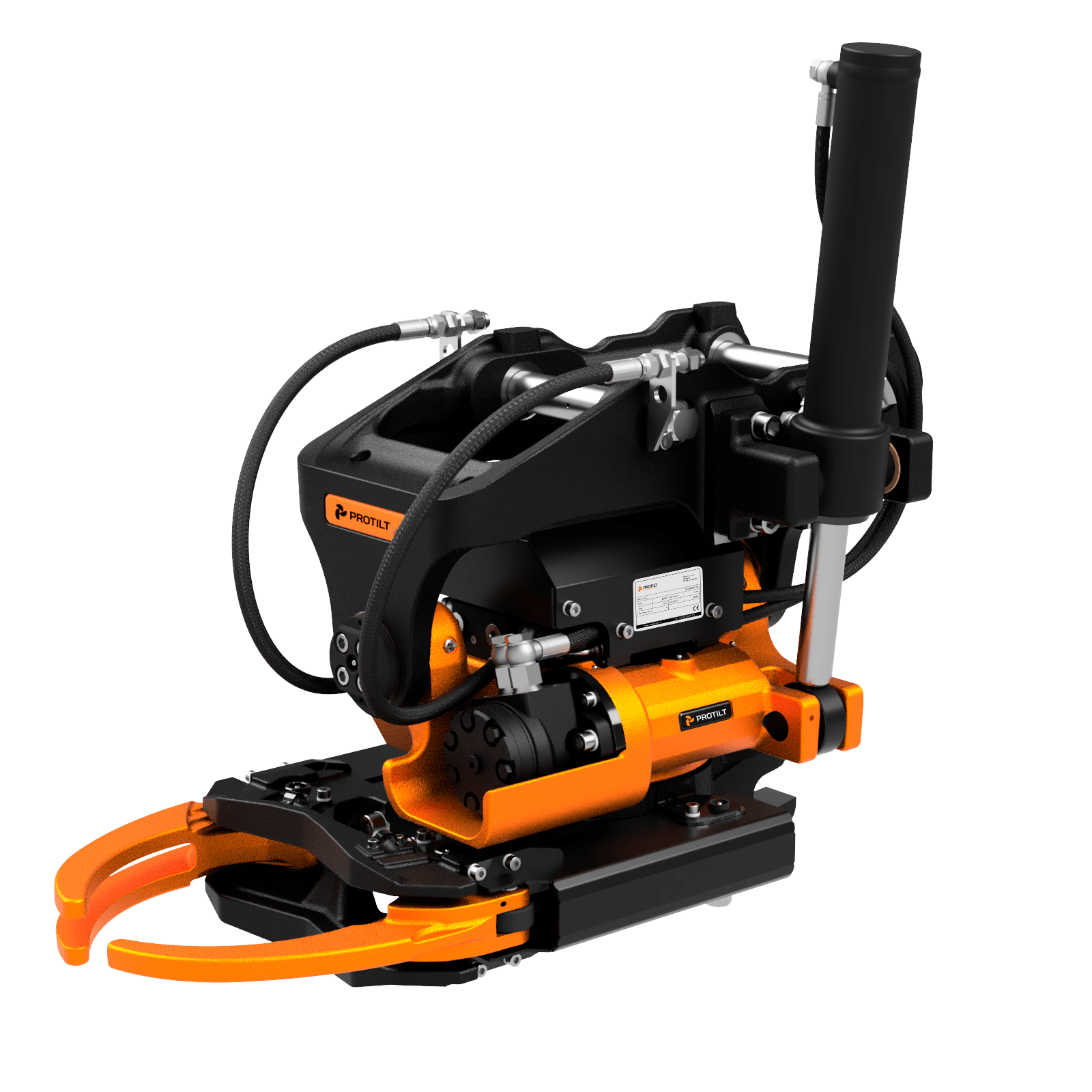

PROTILT EVO 7
Opis produktu
Tiltrotator nowej generacji dla koparek 3–7 ton
Moc. Precyzja. Pełna kontrola w każdych warunkach.
Stworzony do pracy, która wymaga więcej
PROTILT EVO 7 to zaawansowany tiltrotator zaprojektowany dla koparek o masie od 3 do 7 ton. Solidna konstrukcja, inteligentne systemy sterowania oraz kompaktowe wymiary sprawiają, że jest niezastąpionym narzędziem wszędzie tam, gdzie liczy się siła, wydajność i precyzja pracy.
Dzięki zoptymalizowanej konstrukcji i niskiej masie własnej EVO 7 doskonale sprawdza się w budownictwie drogowym, pracach ziemnych, instalacyjnych oraz komunalnych – wszędzie tam, gdzie standardowy osprzęt przestaje wystarczać.
Kompatybilność z różnymi układami hydrauliki
Dzięki inteligentnej konstrukcji systemu sterowania PROTILT EVO 7 można dopasować do niemal każdej koparki – niezależnie od tego, czy posiada ona 2, 4 czy 6 linii hydraulicznych.
System radiowy pozwala w pełni obsługiwać funkcje tiltrotatora nawet w uproszczonych konfiguracjach hydraulicznych, bez konieczności kosztownych modyfikacji maszyny.
Kluczowe cechy PROTILT EVO 7
Zaawansowane sterowanie (radio / proporcjonalne)
Obsługa funkcji tilt, rotacji, zamka szybkozłącza, chwytaka oraz dodatkowego osprzętu odbywa się bezpośrednio z joysticka lub za pomocą radiowego panelu sterowania.
Wydajność przy minimalnej masie
Zoptymalizowana masa tiltrotatora pozwala ograniczyć obciążenie maszyny, poprawiając stabilność oraz efektywność pracy. Przekłada się to na mniejsze zużycie paliwa i większą precyzję wykonywanych operacji.
Precyzja i trwałość konstrukcji
- Dolne szybkozłącze S40 hartowane do twardości > 40 HRC, obrabiane w technologii 5-osiowej CNC
- Górne szybkozłącze odlewane – odporne na duże obciążenia skrętne i boczne
- Korpus typu Super Tough – zwiększona odporność na odkształcenia oraz możliwość centralnego smarowania
Komfort operatora i intuicyjna obsługa
Dzięki systemowi radiowemu operator może przełączać funkcje tiltrotatora jednym przyciskiem – szybko, płynnie i bez konieczności przerywania pracy.
Gotowy na różnorodny osprzęt
EVO 7 współpracuje z szeroką gamą narzędzi roboczych, takich jak chwytaki, młoty hydrauliczne, zamiatarki czy wiertnice. Wszystkie funkcje mogą być obsługiwane zdalnie lub hydraulicznie – w zależności od konfiguracji.
Dlaczego warto wybrać PROTILT EVO 7?
- Profesjonalne rozwiązanie dla koparek o masie 3–7 ton
- Nowoczesny system sterowania zwiększający precyzję pracy
- Kompatybilność z różnymi konfiguracjami hydrauliki
- Wytrzymała konstrukcja przygotowana do pracy w ciężkich warunkach
- Możliwość współpracy z szerokim zakresem osprzętu
Skontaktuj się z nami, aby dobrać idealną konfigurację PROTILT EVO 7 do swojej koparki.
Pracuj szybciej, dokładniej i nowocześniej – z PROTILT EVO.
Specyfikacja
| Dopuszczalna masa maszyny | 3 – 7 t |
|---|---|
| Średnica sworznia | 25 – 45 mm |
| Mocowanie górne | Bezpośrednie (Direct mount) |
| Masa bez chwytaka od | 120 kg |
| Dolne szybkozłącze | S40 |
| Instalacja elektryczna | 12 V |
| Szerokość | 450 mm |
| Długość | 580 mm |
| Wysokość całkowita | 469 mm |
| Maksymalny kąt wychylenia | 45° |
| Maksymalna szerokość łyżki | 1300 mm |
| Wymagany przepływ oleju | 40 L/min |
| Szerokość cylindra | 75 mm |
| Maksymalny moment obrotowy | 50 kNm |
| Moment przechyłu | 15 kNm |
| Masa chwytaka | 68 kg |
| Ciśnienie robocze | 22 MPa |
| Dodatkowe wyjścia hydrauliczne (bez chwytaka) | 2 |
| Smarowanie przekładni | Smar |
| Prędkość obrotowa | 8 obr./min |
| Rozstaw osi sworzni | 180 – 280 mm |
Technologia tiltrotatora w kompaktowym wydaniu

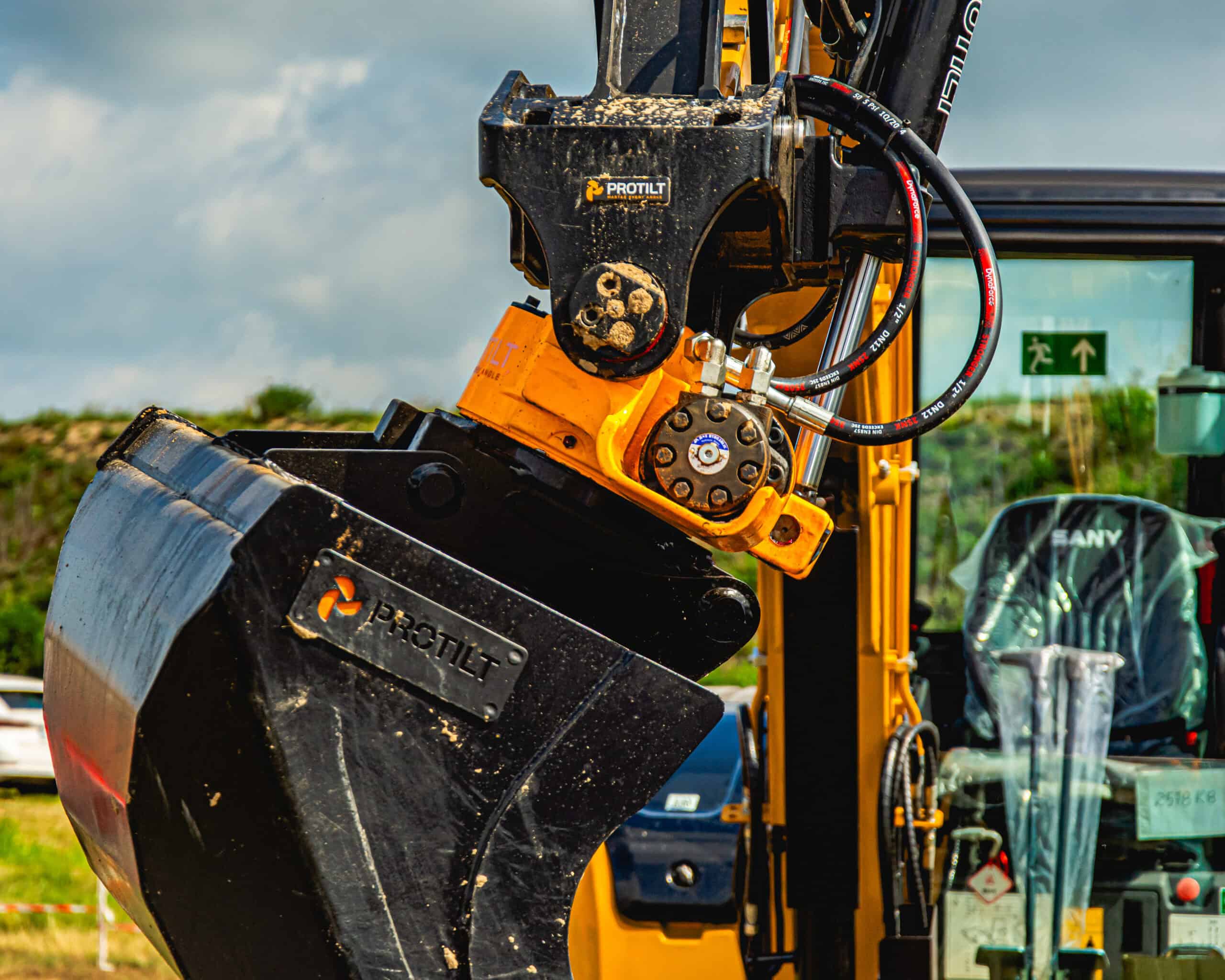

Tiltrotator montowany jest pomiędzy ramieniem koparki a osprzętem roboczym. W serii PROTILT EVO zastosowano kompaktową, zoptymalizowaną konstrukcję, która zachowuje pełny zakres ruchu przy jednoczesnym ograniczeniu masy własnej.
Dzięki temu:
-
nie dochodzi do nadmiernego obciążenia ramienia maszyny,
-
zachowana jest stabilność pracy,
-
operator zyskuje płynne i natychmiastowe reakcje hydrauliki.
Zaawansowany układ hydrauliczny zapewnia precyzyjne, stabilne ruchy nawet podczas pracy z dużą dokładnością — np. przy profilowaniu skarp czy wykopach instalacyjnych.
Zakres mas koparek – seria EVO od 1,5 do 7 ton
Seria PROTILT EVO obejmuje obecnie dwa modele, które pozwalają optymalnie dopasować tiltrotator do masy operacyjnej koparki:
-
PROTILT EVO 3 – dla koparek 1,5–3 t
-
PROTILT EVO 7 – dla koparek 3–7 t
Takie rozdzielenie zapewnia właściwy stosunek masy urządzenia do możliwości maszyny, co przekłada się na trwałość, bezpieczeństwo i wydajność pracy.
PROTILT EVO 3 – maksymalna precyzja dla minikoparek 1,5–3 t
Model EVO 3 został opracowany dla najmniejszych maszyn roboczych, gdzie liczy się kompaktowość, lekkość konstrukcji oraz precyzja ruchów.
Doskonale sprawdza się w:
-
pracach instalacyjnych (kanalizacja, światłowody, przyłącza),
-
robotach ogrodowych i miejskich,
-
wykopach w wąskiej zabudowie,
-
pracach wykończeniowych i niwelacyjnych.
Zastosowanie tiltrotatora EVO 3 pozwala znacząco ograniczyć liczbę manewrów koparką i wykonywać pracę „kątem osprzętu”, a nie pozycją maszyny.
PROTILT EVO 7 – większa moc dla koparek kompaktowych 3–7 t
Model EVO 7 dedykowany jest cięższym koparkom kompaktowym, pracującym przy bardziej wymagających zadaniach i większych obciążeniach.
To rozwiązanie optymalne dla:
-
robót ziemnych średniej skali,
-
prac drogowych i brukarskich,
-
skarpowania i profilowania terenu,
-
manipulacji materiałem i załadunku.
Wzmocniona konstrukcja oraz dopasowana hydraulika zapewniają stabilność pracy przy większym osprzęcie i intensywnej eksploatacji.
Kluczowe korzyści z zastosowania serii PROTILT EVO
Wyższa wydajność pracy
Możliwość realizacji zadań bez przestawiania koparki skraca czas robót i zwiększa tempo pracy.
Precyzja w ograniczonej przestrzeni
Idealne rozwiązanie do prac miejskich, instalacyjnych i wykończeniowych.
Niższe koszty eksploatacyjne
Mniej manewrów maszyną oznacza mniejsze zużycie paliwa i podzespołów.
Uniwersalność zastosowań
Koparka z tiltrotatorem EVO może wykonywać znacznie szerszy zakres prac bez zmiany sprzętu.
Komfort operatora
Płynne sterowanie i ograniczenie ruchów maszyny poprawiają ergonomię pracy.
Sterowanie i integracja z maszyną
Tiltrotatory PROTILT EVO mogą być wyposażone w nowoczesne systemy sterowania, w tym rozwiązania ułatwiające montaż bez ingerencji w instalację elektryczną koparki. Sterowanie joystickiem zapewnia intuicyjną obsługę oraz natychmiastową reakcję hydrauliki na ruch operatora.
Kompatybilność z osprzętem roboczym
Seria EVO współpracuje z szeroką gamą narzędzi, m.in.:
-
łyżkami skarpowymi i profilującymi,
-
łyżkami do wykopów,
-
chwytakami do drewna i kamieni,
-
chwytakami do materiałów sypkich.
Dzięki temu koparka staje się wszechstronnym nośnikiem osprzętu, gotowym do realizacji różnorodnych zadań w jednym cyklu roboczym.
PROTILT EVO – technologia, która zwiększa możliwości koparki kompaktowej
Niezależnie od tego, czy pracujesz koparką 2-tonową, czy maszyną 7-tonową, tiltrotator PROTILT EVO pozwala wejść na wyższy poziom wydajności, precyzji i komfortu pracy. To rozwiązanie, które realnie skraca czas realizacji robót i zwiększa rentowność projektów.
